Membuat peta ruangan dengan perangkat sederhana kini semakin mudah dan murah dengan proyek berbasis ESP32 seharga $30. Alat ini menggunakan sensor Time-of-Flight (ToF) dan Inertial Measurement Unit (IMU) untuk menghasilkan peta 3D ruangan secara real-time. Ketepatan dan kemudahan penggunaan menjadi daya tarik utama dari perangkat ini.
Proyek ini dikembangkan oleh Henrique Ferrolho dan dipublikasikan melalui platform YouTube. Ide utamanya adalah memanfaatkan kemampuan ESP32 yang terjangkau sekaligus dipadukan dengan sensor VL53L5CX dan IMU BNO085. Harga keseluruhan komponen hanya sekitar $30, dengan porsi biaya terbesar senilai $19 untuk IMU. Komponen ini sangat berperan dalam menentukan orientasi perangkat saat pemetaan berlangsung.
Fitur Utama Room Mapper Berbasis ESP32
Kesederhanaan perangkat tidak mengurangi kualitas yang ditawarkan. Beberapa fitur unggulan yang dibenamkan dalam proyek ini meliputi:
-

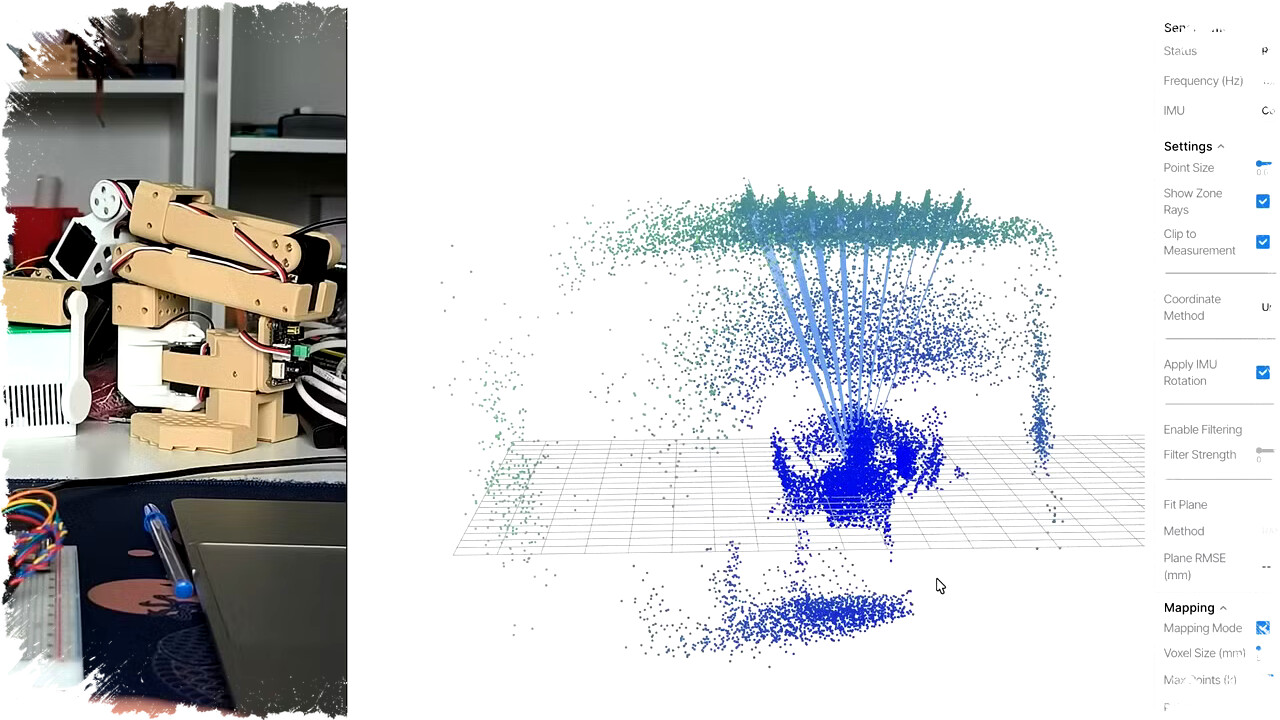

Visualisasi 3D dengan 64 Zona
Sensor VL53L5CX menyediakan grid pengukuran 8×8 yang divisualisasikan dalam bentuk sinar di ruang tiga dimensi. -
Pelacakan Orientasi Real-Time
IMU BNO085 mengatur rotasi tampilan virtual sesuai arah putaran perangkat, menjaga konsistensi peta dengan posisi fisik alat. -
Penyaringan Temporal
Algoritma rata-rata bergerak eksponensial membantu menghaluskan data yang berisik dari sensor sehingga menghasilkan pemetaan lebih stabil. -
Pendeteksian Permukaan (Plane Fitting)
Metode least squares dan RANSAC digunakan untuk mendeteksi bidang dalam ruang, memperkaya detail struktur peta. - Mode Mapping Akumulatif
Perangkat dapat mengumpulkan titik-titik pengukuran secara terus-menerus sehingga membangun peta 3D yang lebih lengkap seiring waktu.
Tantangan dan Kelebihan Proyek Low-Cost Ini
Perangkat ini merupakan proyek akhir pekan yang sangat cocok untuk penggiat teknologi dan pengembang amatir. Salah satu keunggulan utamanya adalah penggunaan breadboard tanpa perlu solder, sehingga memudahkan proses perakitan tanpa alat khusus. Selain itu, biaya yang sangat terjangkau menjadikan alat ini sebagai pilihan menarik bagi siapa saja yang ingin bereksperimen dengan pemetaan ruang.
Namun, ada satu kendala utama yang harus diperhatikan. Orientasi perangkat sepenuhnya bergantung pada IMU. Jika perangkat digerakkan atau dibawa berjalan-jalan sembari melakukan pemindaian, peta yang dihasilkan dapat terlihat tidak rapi atau berantakan. Hal ini karena IMU hanya melacak sudut rotasi dan tidak bisa mengoreksi pergeseran posisi secara akurat.
Panduan Singkat Membuat Room Mapper ESP32
Bagi yang tertarik membuat perangkat pemetaan ruangan dengan biaya ekonomis ini, langkah-langkah dasarnya dapat dirangkum sebagai berikut:
-
Persiapkan komponen utama:
- ESP32 sebagai otak sistem
- Sensor ToF VL53L5CX untuk mengukur jarak
- IMU BNO085 untuk orientasi
-
Rakit semua komponen pada breadboard tanpa perlu solder.
-
Hubungkan perangkat ke komputer untuk pengaturan perangkat lunak dan kalibrasi sensor.
-
Gunakan program yang sudah disediakan di repositori GitHub Henrique Ferrolho untuk mengaktifkan fungsi pemetaan.
- Awasi tampilan visualisasi 3D dan sesuaikan cara penggunaan agar meminimalkan ketidakakuratan orientasi.
Aplikasi dan Potensi Pengembangan
Proyek ini tidak hanya cocok untuk memetakan ruangan sederhana, tetapi juga berpotensi dikembangkan lebih lanjut dalam bidang robotika, augmented reality, dan sistem navigasi dalam ruangan. Dengan kemampuan pembuatan peta 3D yang relatif cepat serta harga komponen yang murah, perangkat ini membuka peluang baru bagi pembuat teknologi dalam eksplorasi lingkungan.
Selain itu, perangkat ini bisa menjadi alat bantu belajar bagi pelajar dan hobiis elektronik untuk memahami konsep sensor ToF dan IMU secara praktis. Fleksibilitas penggunaan breadboard juga memungkinkan penyesuaian dan pengembangan fitur tambahan di masa mendatang, seperti integrasi dengan algoritma pemrosesan data yang lebih kompleks.
Walaupun masih ada tantangan dalam akurasinya, terutama terkait orientasi saat perangkat dipindah-pindahkan, harga yang sangat terjangkau dan kemudahan perakitan menjadikan perangkat ini pilihan tepat bagi yang ingin mulai berkreasi dengan teknologi pemetaan 3D.
Bagi yang ingin mencoba membuat sendiri, video tutorial dan kode sumber tersedia lengkap di platform GitHub. Kebebasan akses ini mendukung kolaborasi dan modifikasi demi penyempurnaan alat yang dapat dilakukan oleh komunitas global.
Teknologi murah dan mudah ini menjadi bukti bahwa pemetaan 3D tidak harus rumit dan mahal. Dari alat seharga $30 saja, siapa pun bisa mulai membuat pemetaan ruang yang informatif dan menarik, memperluas pengalaman belajar dan eksplorasi teknologi digital.
